Example 2.3

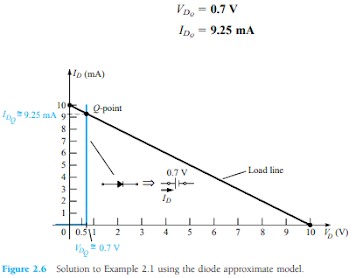

Garis beban digambar ulang seperti yang ditunjukkan pada Gambar 2.6 dengan persimpangan yang sama seperti yang ditentukan dalam Contoh 2.1. Karakteristik rangkaian ekivalen perkiraan untuk dioda juga telah membuat sketsa pada grafik yang sama. Titik-Q yang dihasilkan:
Hasil yang diperoleh pada Contoh 2.3 cukup menarik. Tingkat IDQ sama persis dengan yang diperoleh pada Contoh 2.1 dengan menggunakan kurva karakteristik yang besar berurusan lebih mudah untuk menggambar daripada yang muncul pada Gambar. 2.4. Tingkat VD 0,7 V versus 0,78 V dari Contoh 2.1 berbeda besarnya dengan tempat perseratus, tetapi keduanya berada di lingkungan yang sama jika kita membandingkan besarnya dengan besarnya tegangan lain dari jaringan.
Problem 2.3
Tidak Terdapat Problem dalam buku utama
