14.8 PSpice Windows

Tujuan

Mengetahui dan memahami materi Pspice Windows
Mampu mengaplikasikan materi Pspice Windows
Mampu membuat simulasi rangkaian Pspice Windows pada aplikasi Proteus 8

Alat Dan Bahan

Sumber DC

Yang dimaksud dengan sumber listrik arus searah (DC) adalah alat/benda yang menjadi sumber listrik arus searah (DC) dan menghasilkan arus DC secara permanent. Sumber listrik arus searah (DC) yang paling banyak dikenal adalah sumber listrik DC yang membangkitkan listrik secara kimia.

Resistor

Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Cara menghitung nilai dari resistor yaitu dengan melihat warna pita dari resistor tersebut. Umumnya resistor memiliki 4 sampai 6 pita.

Transistor BJT

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Ground

Ground berfungsi sebagai penghantar arus listrik yang negatif dengan besar tegangan nol.

OP-Amp

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Dasar Teori

Versi evaluasi PSpice hanya memiliki empat unit op-amp. Ini ditentukan oleh

subcircuit terdiri dari berbagai transistor, resistor, kapasitor, dan sebagainya. Ini

adalah model dari empat unit op-amp yang lebih umum dan memiliki spesifikasi unitnya masing-masing. Seseorang dapat memodelkan op-amp untuk memberikan unit yang lebih ideal — ini berguna ketika menjelaskan koneksi sirkuit teoritis. Mari kita mulai dengan menjelaskan sebuah op-amp model yang dapat digunakan untuk menganalisis sirkuit.

PSpice Op-Amp Model

Sebuah op-amp dapat dijelaskan dengan skema rangkaian yang memiliki impedansi masukan, Ri,

impedansi keluaran, RO, dan penguatan tegangan, Av. Gambar 14.33 menunjukkan rangkaian dasar ini, menggunakan nilai tipikal dari sebuah op-amp 741:

Nilai resistansi input dan output disediakan oleh komponen resistor dengan nilai yang diinginkan. Penguatan op-amp diberikan menggunakan tegangan yang dikontrol tegangan sumber, bagian perangkat skema berlabel E. Gambar 14.34 menunjukkan pengaturan perangkat E untuk a gain 200.000 (parameter perangkat GAIN diatur ke nilai 200.000). Skema sirkuit pada Gambar 14.33 mewakili 741 op-amp dengan spesifikasi tipikal yang tercantum di atas.

Program 14.1—Inverting Op-Amp

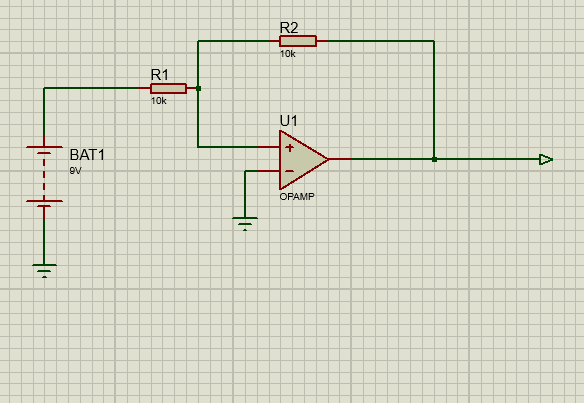

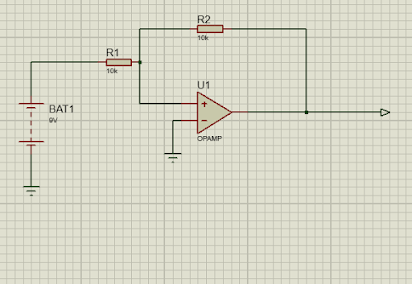

Op-amp pembalik dari jenis yang dijelaskan dalam Contoh 14.3 dan ditunjukkan pada Gambar 14.15 dianggap pertama. Menggunakan model ideal Gambar 14.33, rangkaian op-amp pembalik

digambar seperti pada Gambar 14.35. Dengan tampilan tegangan dc menyala, hasil setelah menjalankan analisis menunjukkan bahwa untuk input 2 V dan penguatan rangkaian -5

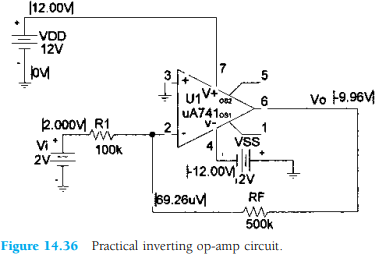

Rangkaian op-amp pembalik yang praktis digambarkan pada Gambar 14.36. Menggunakan resistor yang sama nilai seperti pada Gambar 14.35 dengan unit op-amp praktis, uA741, output yang dihasilkan adalah 9,96 V, mendekati nilai ideal 10 V. Perbedaan kecil dari ideal ini disebabkan ke gain aktual dan impedansi masukan dari unit op-amp uA741. Gambar 14.36 menunjukkan tegangan dc karena Enable Bias Voltage Display (Tampilan Pengaktifan Bias Voltage) telah diaktifkan. Perhatikan minusnya input adalah 69,26 uV untuk rangkaian op-amp ini sedikit berbeda dari yang menggunakan model opamp pada Gambar 14.33.

Daftar keluaran dari analisis Gambar 14.36 ditunjukkan pada Gambar 14.37. Sebelum analisis selesai, memilih Analysis Setup, Transfer Function, dan kemudian Output V (RF: 2) dan Sumber Input Vi akan memberikan karakteristik sinyal kecil di daftar keluaran.

Program 14.2—Noninverting Op-Amp

Gambar 14.38 menunjukkan rangkaian op-amp n

oninverting. Tegangan bias ditampilkan pada

angka itu. Keuntungan teoritis dari rangkaian penguat harus

Program 14.3—Summing Op-Amp Circuit

Sebuah rangkaian op-amp penjumlahan seperti pada Contoh 14.5 ditunjukkan pada Gambar 14.39. Bias tegangan juga ditampilkan pada Gambar 14.39, menunjukkan output yang dihasilkan pada 3 V, sebagaimana mestinya

dihitung dalam Contoh 14.5. Perhatikan seberapa baik konsep tanah virtual bekerja

masukan minus hanya 3,791 uV

Program 14.4—Unity-Gain Op-Amp Circuit

Gambar 14.40 menunjukkan rangkaian op-amp gain dengan tegangan panjar yang ditampilkan. Untuk sebuah input +2 V, outputnya persis +2 V.

Program 14.5—Op-Amp Integrator Circuit

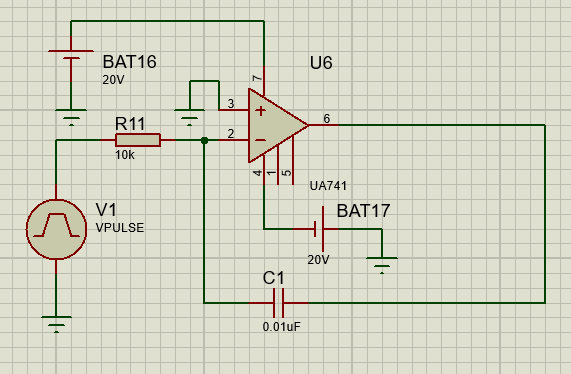

Sirkuit integrator op-amp ditunjukkan pada Gambar 14.41. Input dipilih sebagai VPULSE,

yang diatur menjadi input langkah sebagai berikut:

Ini memberikan langkah dari 0 hingga 2 V, tanpa penundaan waktu, waktu naik atau waktu musim gugur, memiliki jangka waktu 10 ms dan berulang setelah jangka waktu 20 ms. Untuk ini Masalahnya, tegangan naik seketika menjadi 2 V, lalu tetap di sana untuk waktu yang cukup lama agar output turun sebagai tegangan ramp dari level suplai maksimum +20 V.

ke level terendah -20 V. Secara teoritis, output untuk rangkaian Gambar 14.41 adalah
