LA2 M1




1. Prosedur [Kembali]

1. Rangkai rangkaian pada alat sesuai dengan modul.
2. Tulis program untuk arduino di software Arduino IDE.
3. Compile program tadi, lalu upload ke dalam arduino.
4. Setelah program selesai di upload, jalankan rangkaian.

2. Hardware dan Diagram Blok [Kembali]

Hardware :

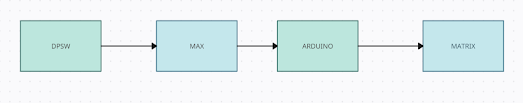

Diagram Blok:




3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

Rangkaian Simulasi :


Prinsip Kerja :

Setelah program diunggah ke Arduino dan rangkaian dijalankan, dengan mengaktifkan  sakelar pada DIPSW .  Arduino Uno akan membaca input dari sakelar lalu memprosesnya. Pada saat yang sama, IC MAX7219 membaca output dari Arduino Uno dan mengirimkannya ke setiap kaki pada matriks. Hasilnya, matriks menampilkan pola lampu merah sesuai dengan input dan program yang dijalankan di Arduino Uno.


4. Flowchart dan Listing Program [Kembali]

Flowchart :



Listing Program :

#include <LedControl.h> //Library untuk LED Dot Matrix

const int DIP_Pins[] = {13, 12, A0, A1, A2, A3, A4, A5}; // Pin DIP switch terhubung ke Arduino

LedControl lc=LedControl(2,3,4,1); // Pin DIN, CLK, LOAD (CS), dan jumlah Dot Matrix yang
dihubungkan ke Arduino

byte patterns[8] = {0, 0, 0, 0, 0, 0, 0, 0}; // Pola LED untuk ditampilkan

void setup() {
  for (int i = 0; i < 8; i++) {
    pinMode(DIP_Pins[i], INPUT_PULLUP); // Mengatur pin DIP switch sebagai input dengan pull-up
resistor
  }

  lc.shutdown(0,false); // Mengaktifkan display
  lc.setIntensity(0,8); // Mengatur kecerahan LED (nilai antara 0 dan 15)
  lc.clearDisplay(0);   // Membersihkan tampilan dot matrix
}

void loop() {
  // Membaca status DIP switch dan mengupdate pola LED
  for (int i = 0; i < 8; i++) {
    if (digitalRead(DIP_Pins[i]) == LOW) {

patterns[i] = B11111111; // Mengatur semua LED menyala jika sakelar diaktifkan
} else {
patterns[i] = 0; // Mengatur semua LED mati jika sakelar tidak diaktifkan
}
}
// Menampilkan pola LED pada dot matrix
for (int row = 0; row < 8; row++) {
lc.setRow(0, row, patterns[row]);
}
delay(100); // Delay untuk tampilan LED stabil

5. Kondisi [Kembali]

Percobaan 2 : Dipswitch dan dotmatrix

6. Video Demo [Kembali]




7. Soal Analisa [Kembali]

1. Bagaimana cara kerja dari dotmatriks?

2. Apa rangkaian resistor yang digunakan pada dipswitch dan jelaskan cara kerjanya

8. Download File [Kembali]

File Rangkaian klik disini
Video Percobaan klik disini
Listing Program klik disini
Datasheet Arduino klik disini
Datasheet Button klik disini
Datasheet Led klik disini
Datasheet Resistor klik disini
