Laporan Akhir 1

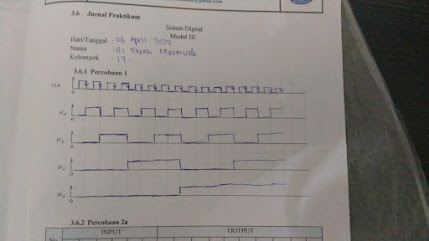

1. Jurnal [Kembali]



2. Alat dan Bahan [Kembali]

    a.Panel DL 2203D
    b.Panel DL 2203C
    c.Panel DL 2203S
Gambar 1. Modul De Lorenzo
        d. Jumper

        e. IC 74LS112


3. Rangkaian Simulasi [Kembali]


4. Prinsip Kerja Rangkaian [Kembali]
        Percobaan ini menggunakan 4 buah flip flop. Input pada JK flip flop dihubung power, maka output IC akan toogle, namun karena lC JK flip flop memiliki input clock, maka Output toogle pada masing-masing IC akan berubah sesuai aktif pada clock yaitu aktif low (Fall time).
        Saat Clock dalam kondisi fall time, maka output JK flip Flop pertama akan naik ke 1, pada Jk Flip flop kedua tidak terpengaruh apapun karena input clock ic kedua diperoleh dari output jk flip flop pertama sehingga clock IC kedua dalam kondisi rise time sehingga output IC kedua berlogika 0, begitupun seterusnya pada IC ketiga dan ke empat diperoleh secara bergilir pada kenaikan atau penurunan pencacahan output 4 bit dari flip flop.

5. Video Rangkaian [Kembali]



6. Analisa [Kembali]
  1. Analisa output percobaan berdasarkan IC yang digunakan!
    • Pada percobaan 1 menggunakan IC 74LS112 yang menggunakan JK flip-flop didalamnya dan inputnya aktif low. Output pertama dari JK flip-flop didapatkan dari inputan clock sedangkan untuk JK flip-flop selanjutnya didapatkan ari output flip-flop sebelumnya. Jika CLK dihubungkan dengan clock dan JK flip-flop berlogika 1, maka akan menghasilkan toogle sehingga output akan menampilkan susunan bit 0-15.
  2. Analisa sinyal output yang dikeluarkan JK flip-flop ke-2 dan ke-3!
    • Inputan flip-flop ke-2 dan ke-3 didapatkan dari output flip-flop sebelumnya (1 dan 2).
    • Untuk JK flip-flop kedua membutuhkan 2 kali lipatdari jumlah clock sebelumnya (pertama) yang artinya JK flip-flop kedua membutuhkan 2 clock untuk naik dan 2 clock untuk turun.
    • Untuk JK flip-flop ketiga menggunakan prinsip yang sama dengan sebelumnya(kedua) dimana akan membutuhkan 4 clock untuk naik dan 4 clock untuk turun karena membutuhkan 2 kali lipat dari jumlah clock sebelumnya.

7. Link Download [Kembali]
    Video [disini]
    datasheet jk flip-flop [disini]
    HTML [disini]
